Alumiiniset ikkunat ja ovetNiitä käytetään laajalti asuin-, liike-, teollisuus- ja kerrostaloarkkitehtuurissa, koska niissä yhdistyvät rakenteellinen lujuus, suunnittelun joustavuus, säänkestävyys, alhaiset huoltovaatimukset ja yhteensopivuus nykyaikaisten lasitusjärjestelmien kanssa. Tehokkain erittely ei kuitenkaan ole pelkästään alumiinin valinta. Runkosarja, seoslaatu, aukkokokoonpano, lasin muodostuminen, lämpöerotus, tiivisteet, laitteistot, pintakäsittely, vedenpoisto ja asennustiedot vaikuttavat kaikki valmiin aukon lopputulokseen. Tässä oppaassa kerrotaan, kuinka nämä elementit toimivat yhdessä, kuinka verrataan yleisiä kokoonpanoja, miten järjestelmä sovitetaan rakennusympäristöön ja miten vältetään määritysvirheet, jotka voivat heikentää mukavuutta tai palvelun suorituskykyä.
Sisällysluettelo
Napsauta mitä tahansa osiota siirtyäksesi suoraan aiheeseen.
- 1. Miksi materiaalivalinnalla on merkitystä nykyaikaisissa aukoissa
- 2. Rakennejärjestelmän ymmärtäminen
- 3. Kuinka metalliseoksen valinta vaikuttaa suorituskykyyn
- 4. Kuinka kehyssarja ja profiilin syvyys toimivat
- 5. Valitseminen avautuvien konfiguraatioiden välillä
- 6. Lämpöteho ja säänhallinta
- 7. Lasi, tiivisteet, laitteistot ja viemäri
Miksi materiaalivalinnalla on merkitystä nykyaikaisissa aukoissa
Ikkuna tai ovi on enemmän kuin kehys lasin ympärillä. Se on osa rakennuksen vaippaa, vaikuttaa siihen, miten ihmiset kokevat sisätilan, ja sen on työskenneltävä toistuvien avausjaksojen, lämpötilan vaihtelun, tuulenpaineen, sateen, auringonvalon ja päivittäisen siivouksen alla.
Siksi materiaalin valintaa tulee harkita yhdessä järjestelmäsuunnittelun kanssa. Alumiini on houkutteleva arkkitehtonisissa sovelluksissa, koska se tarjoaa käyttökelpoisen yhdistelmän lujuudesta, mittastabiilisuudesta, valmistuksen joustavuudesta ja suhteellisen alhaisesta rakenteellisesta painosta. Se voidaan myös suulakepuristaa monimutkaisiin osiin, jolloin suunnittelijat ja valmistajat voivat integroida kammiot, lasitaskut, tyhjennysreitit, tiivisteet, kiinnikkeiden sijainnit ja muut toiminnalliset ominaisuudet yhdeksi koordinoiduksi profiilijärjestelmäksi.
Asuinrakennusprojektissa tämä voi tarkoittaa ohuita näkymiä ja käytännöllistä ilmanvaihtoa. Liikerakennuksessa prioriteetit voivat siirtyä kohti suurempia lasialueita, toistuvia avausjaksoja, vahvempaa laitteistoa tai tiukempaa ilman ja veden liikkeen hallintaa. Rannikkoympäristössä pinnan suojaus ja korroosionkestävyys ovat erityisen tärkeitä. Kovan tuulen alueella profiilin geometriaan, lujituksiin, lasien valintaan ja ankkurointiin on kiinnitettävä erityistä huomiota.
Profiilit siirtävät kuormia lasituksista, laitteistoista, tuulenpaineista ja käyttövoimista rakennuksen rakenteeseen.
Kehykset, tiivisteet, tyhjennyskanavat ja lasit toimivat yhdessä rajoittaen ei-toivottua ilman ja veden liikkumista.
Profiilin mitat, näkölinjat, viimeistely, väri ja avaustyyli vaikuttavat julkisivun visuaaliseen kieleen.
Laitteiston ja rungon geometria määrää, kuinka helposti yksikkö avautuu, sulkeutuu, lukittuu, tuulettaa ja pysyy linjassa.
Näin ollen vahvimmat järjestelmät eivät ole yhden ominaisuuden määrittelemiä. Performance comes from coordination. Korkealaatuinen metalliseos ei voi kompensoida huonoa vedenpoistoa. Vahva runko ei voi luoda luotettavaa tiivistettä, jos puitteen geometria on epätarkka. Erinomainen lasi ei voi voittaa huonosti asennettua kehäliitosta. Koko kokoonpano on katsottava yhdeksi suunnitelluksi aukoksi.
Rakennejärjestelmän ymmärtäminen
Alumiinisen aukon perusrakennelogiikka on suoraviivainen: ekstrudoidut profiilit muodostavat rungon ja liikkuvat osat, lasit pidetään omistetuissa taskuissa, laitteistot on sijoitettu vahvistetuille alueille ja tiivistekomponentit sulkevat kiinteiden ja liikkuvien osien väliin aiotut raot.
Se, mikä tekee järjestelmästä hienostuneen, on näiden elementtien välinen vuorovaikutus. Ulkopuolelta kompaktilta näyttävä profiili voi sisältää useita sisäkammioita. Nämä kammiot voivat auttaa jäykkyyden, tyhjennysreitityksen, kiinnittimien sijoittamisen tai lämpöerotuksen suhteen. Varsinainen profiiligeometria voi siis kertoa paljon hyödyllisemmän teknisen tarinan kuin pelkkä näkyvä pinta.
Kiinteät kehykset ja käytettävät osat
Kiinteä kehäkehys muodostaa yhteyden aukon ja seinän välille. Sen on säilytettävä geometria, samalla kun se kestää puitteen ja lasin läpi siirtyviä kuormia. Käytettävien osien on sitä vastoin tasapainotettava jäykkyys liikkeen kanssa. Niiden mittojen on pysyttävä riittävän vakaina, jotta laitteisto toimisi oikein ja tiivisteet säilyttävät jatkuvan kosketuksen.
Lasillinen tasku
Lasitustasku määrittää, kuinka lasi asetetaan, tuetaan, säilytetään ja suljetaan. Hyvin suunniteltu tasku tukee lasia oikein jättäen tilaa tiivisteille, säätölohkoille, tyhjennysvarusteille ja vaaditulle lasin paksuudelle. Lasirakentamisen ja profiilijärjestelmän yhteensopivuus tulee aina tarkistaa ennen valmistusta.
Liitokset ja liitoskohdat
Kulmaliitokset ja mekaaniset liitokset jäävät usein huomiotta visuaalisessa vertailussa, koska ne eivät ole valmiin aukon ilmeisin osa. Ne voivat kuitenkin vaikuttaa kohdistukseen, jäykkyyteen, tiivistyksen jatkuvuuteen ja pitkäkestoiseen toimintaan. Tarkka leikkaus ja tarkka kulmakokoonpano ovat tärkeitä varsinkin, kun useita yksiköitä asennetaan yhtenäiseen julkisivuun.
Projektiryhmille yksi hyödyllinen tapa on pyytää täydellinen leikkauspiirustus sen sijaan, että arvioitaisiin kehys vain valokuvista. Osio voi paljastaa profiilin syvyyden, kammion järjestelyn, lasitusvaran, lämpösulun sijainnin, tyhjennysreitin, tiivisteen sijainnin ja laitteistoliittymän yhdessä näkymässä.
Alumiiniset ikkunat ja ovetne ymmärretään parhaiten suunniteltuina kokoonpanoina. Lause voi kuulostaa yksinkertaiselta, mutta varsinainen tekninen järjestelmä voi vaihdella huomattavasti profiilisarjan, avaustavan, metalliseoksen, lasin, lämpösuunnittelun, tiivisteiden ja ympäristövaatimusten mukaan.
Kuinka metalliseoksen valinta vaikuttaa suorituskykyyn
Kaikilla alumiiniprofiileilla ei ole samoja mekaanisia ominaisuuksia. Seosperhe ja temperointi vaikuttavat lujuuteen, myötökäyttäytymiseen, venymään, koneistusvasteeseen ja tapaan, jolla profiili voidaan suunnitella tietyn kuormitusvaatimuksen mukaan.
Arkkitehtonisissa järjestelmissä kaksi usein harkittua luokkaa ovat 6063-T5 ja 6061-T6. Ne eivät ole keskenään vaihdettavissa kaikissa sovelluksissa. Oikea valinta riippuu vaaditusta profiilin geometriasta, kuormitustilasta, valmistusmenetelmästä ja projektin spesifikaatiosta.
| Materiaaliluokka | Tyypillinen hahmo | Tyypillinen suunnittelun huomio | Missä siitä voi olla hyötyä |
|---|---|---|---|
| 6063-T5 | Vahva profiili-ekstruusiosoveltuvuus ja hyvät pinnan viimeistelyominaisuudet | Hyödyllinen monille tavanomaisille arkkitehtonisille profiileille ja yksityiskohtaisille ekstruusioille | Asuin- ja yleiset kaupalliset järjestelmät |
| 6061-T6 | Suurempi mekaaninen lujuus ja vahvempi kantavuuspotentiaali | Voi tukea vaativampia rakenteellisia vaatimuksia oikein suunniteltuna | Suuremmat osat, raskaammat lasit tai sovellukset, jotka vaativat suurempaa rakennekapasiteettia |
Vahvuus on vain yksi valintakriteeri
Vahvempi seos ei automaattisesti luo parempaa aukkoa. Jos profiili on tarpeettoman painava aiottuun käyttöön, järjestelmän muut osat eivät välttämättä parane pelkästään materiaalin lujuuden vuoksi. Profiilin geometria, seinämän paksuus, jänneväli, tukiväli, lasin paino, laitteiston järjestely ja ankkurointi on vielä arvioitava.
Hyödyllisempi kysymys ei ole "Mikä metalliseos on vahvin?" mutta "Mikä metalliseos tukee vaadittua suunnittelua sopivalla geometrialla ja valmistuksen yhdenmukaisuudella?" Tämä muutos johtaa parempiin suunnittelupäätöksiin, koska se yhdistää materiaalin ominaisuudet todellisiin käyttöolosuhteisiin.
Materiaalin jäljitettävyys ja johdonmukaisuus
Suuremmissa projekteissa tuotantoerien yhtenäisyys on tärkeää. Valitun lejeerinkin ja karkaisun tulee olla selkeästi määritelty teknisessä eritelmässä, ja tuotantokirjanpidon tulee mahdollistaa hyväksytyt materiaalit erottaa korvaavista materiaaleista. Tasaisuus on erityisen tärkeää, kun profiilin työstö, anodisointi tai pinnoitus suoritetaan useissa tuotantovaiheissa.
- Määrittele seos ja luonne:Vältä käyttämästä laajoja termejä, kuten "luja alumiini" ilman teknistä nimitystä.
- Yhdistä osa kuormaan:Materiaalin valintaa ja profiilin geometriaa tulee harkita yhdessä.
- Tarkista valmistusvaatimukset:Leikkaus, koneistus, liittäminen ja viimeistely voivat vaikuttaa valmiin komponentin käytännön suorituskykyyn.
- Pidä tietueet kohdakkain:Materiaalitietojen tulee vastata tuotantopiirustuksia ja tarkastusasiakirjoja.
Kuinka kehyssarja ja profiilin syvyys toimivat
Runkosarjoja käytetään usein kuvaamaan alumiiniprofiilin nimellisleveyttä tai rakenneperhettä. Ne antavat ostajille ja suunnittelijoille kätevän lähtökohdan vertailuun, mutta sarjanumero ei yksin määrittele ikkunan tai oven täydellistä suorituskykyä.
Syvempi runko voi tarjota enemmän sisätilaa kammioille, lasille, tiivisteille, vahvistuksille tai lämpökatkokomponenteille. Kompakti profiili voi tarjota ohuemmat visuaaliset mittasuhteet. Kumpikaan lähestymistapa ei ole universaalisti parempi. Oikea tasapaino riippuu rakennuksesta, lasituskokoonpanosta, rakenteellisesta jänteestä, sääaltistumisesta ja suunnittelukohteesta.
| Suunnittelumuuttuja | Mihin se vaikuttaa | Miksi sillä on merkitystä |
|---|---|---|
| Profiilin syvyys | Poikkileikkauksen jäykkyys, lasituksen sovitus, järjestelmän geometria | Syvemmät osat voivat tarjota rakenteellista ja toiminnallista lisätilaa |
| Seinän paksuus | Paikallinen jäykkyys, koneistuskäyttäytyminen, liitoksen lujuus | Puutteellinen osien suunnittelu voi aiheuttaa vääristymiä tai huonon laitteistotuen |
| Kammion asettelu | Vahvuus, kuivatus, lämpöstrategia | Sisäinen geometria vaikuttaa enemmän kuin ulkonäkö |
| Lasitustaskun koko | Lasin yhteensopivuus ja tiivistysjärjestely | Kehyksen tulee tukea määritettyä lasirakennetta oikein |
Miksi sama sarja voi toimia eri tavalla
Kaksi tuotetta, joilla on sama nimellinen sarjamerkintä, voivat erota metalliseoksesta, seinämäpaksuudesta, kammion rakenteesta, laitteistojärjestelmästä, lasikokoonpanosta ja lämpökatkosrakenteesta. Siksi sarjanumeroita tulisi käsitellä järjestelmän tunnisteina yleisten suorituskykymerkintöjen sijaan.
Teknisen hankinnan ja suunnittelun koordinoinnin kannalta on hyödyllistä vertailla leikkauspiirustuksia vierekkäin. Tämä helpottaa erojen tunnistamista, joita on vaikea arvioida pelkkien tuotteiden nimien perusteella.
Valitseminen avautuvien konfiguraatioiden välillä
Avautumistyyli vaikuttaa suoraan ilmanvaihtoon, siivoukseen, näkemyksiin, laitteistokuormitukseen, veden hallintaan ja siihen, miten aukko on vuorovaikutuksessa huoneen tai julkisivun kanssa. Sopiva konfiguraatio alkaa aiotusta käytöstä eikä pelkästään ulkonäöstä.
Saranoitu toiminta voi tarjota tehokkaan ilmanvaihdon ja vapaan avautumisalueen. Se on hyödyllinen, kun suora ilmavirta ja käytännöllinen käyttö ovat etusijalla.
Liukuvat lehdet liikkuvat omassa tasossaan, mikä voi olla hyödyllistä silloin, kun heiluvan puitteen ulko- tai sisätila on rajallinen.
Yläsaranoitu toiminta mahdollistaa ilmanvaihdon ja auttaa hallitsemaan kevyttä sadetta, kun aukon geometria ja tiivisteet on suunniteltu oikein.
Useat linkitetyt paneelit voivat luoda leveän aukon, kun projekti vaatii vahvempaa yhteyttä sisä- ja ulkotilojen välillä.
Kotelojärjestelmät
Koteloyksiköt voivat tarjota suhteellisen suoran ilmavirran, ja niitä käytetään yleisesti paikoissa, joissa ilmanvaihto on tärkeää. Koska puite työntyy avaussuuntaan, suunnittelijoiden tulee tarkistaa huonekalujen sijoitus, kiertoreitit, siivouspääsy ja laitteiston ulottuvuus.
Liukujärjestelmät
Liukuyksiköt valitaan usein sinne, missä tilaa säästävä avausliike on toivottava. Kiskojen kohdistus, telan laatu, vedenpoisto sekä liikkuvan paneelin ja rungon välinen suhde ovat keskeisiä sujuvan toiminnan kannalta. Liukuvaa järjestelmää ei pidä arvioida vain sen perusteella, kuinka sujuvasti näyttelytilanäyte liikkuu uutena; Myös pitkän aikavälin raidegeometrialla ja laitteiston ylläpidolla on merkitystä.

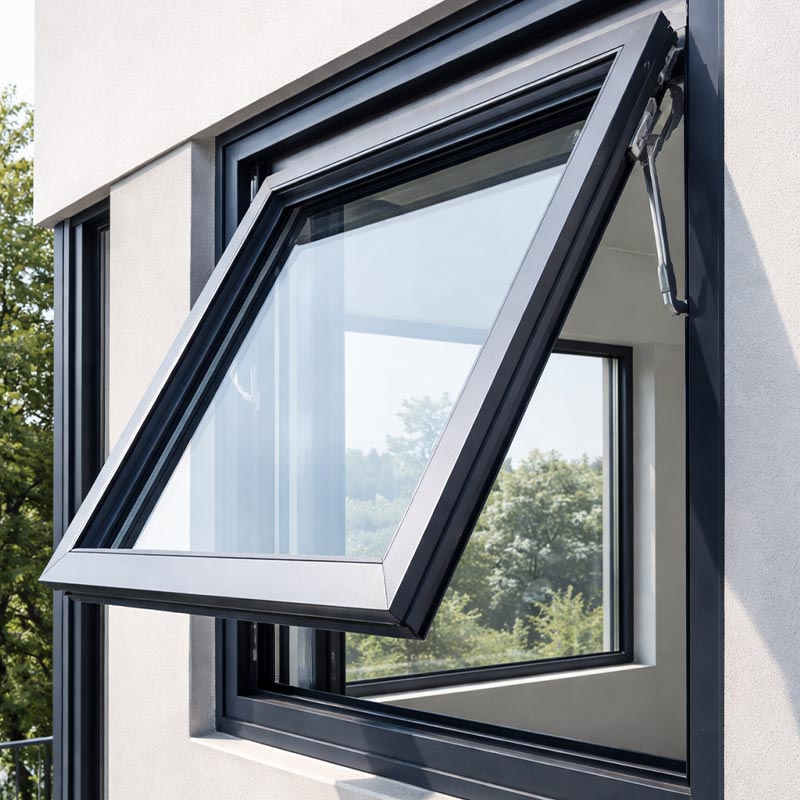

Markiisi ja erikoiskokoonpanot
Markiisi-ikkunat voivat olla käytännöllisiä ohjattuun ilmanvaihtoon ja ne voivat luoda julkisivulle erottuvan rytmin. Erikoiskokoonpanoissa voidaan myös yhdistää erilaisia avautumistiloja, kuten liuku- ja ikkunatoimintoja, monimutkaisten huoneasetelmien mukauttamiseksi.
Lämpöteho ja säänhallinta
Alumiini ei yksin määritä lämpötehokkuutta. Tärkeä kysymys on, kuinka lämpö liikkuu koko kokoonpanon läpi ja kuinka runko, lasi, tiivisteet, välikkeet ja ympäröivä rakenne hallitsevat tätä liikettä.
Perinteinen alumiini on erittäin johtavaa. Rakennuksissa, jotka vaativat parannettua lämpötehoa, termisesti hajotetut järjestelmät voivat katkaista suoran johtavan reitin rungon läpi käyttämällä matalan johtavuuden erotinta metalliosan osien välillä. PA66-pohjaisia lämpöesteitä käytetään yleisesti tähän tarkoitukseen.
Miksi lämpökatkoilla on merkitystä
Lämpökatkon perustarkoituksena on vähentää suoraa lämmönsiirtoa rungon läpi. Oikein suunniteltu järjestelmä voi myös parantaa sisäpinnan lämpötilakäyttäytymistä ja vähentää kondensoitumisen todennäköisyyttä sopivissa sisä- ja ulkoolosuhteissa.
Lämpökatkon suorituskyky riippuu kuitenkin muustakin kuin pelkän eristysnauhan lisäämisestä. Lämpösulun geometria, jatkuvuus kulmien ympärillä, lasireunojen muotoilu, laitteistoliitännät, rungon syvyys, tiivisteet ja asennus vaikuttavat kaikki todelliseen lopputulokseen.
Ilman-, veden- ja tuulenpitävyys
Sään suorituskykyä tulisi arvioida järjestelmänä. Puristustiivisteet, tyhjennyskanavat, tiivisteet, lasitusliitännät, paineenhallinta, kulmaliitokset ja rungon geometria vaikuttavat lopputulokseen.
Tuulenkestävyys riippuu yhtä lailla koko kokoonpanosta. Profiilin jäykkyys, lasin mitat, ristikkovälit, vahvistukset, ankkurointi ja rakennuksen korkeus voivat muuttaa suunnitteluvaatimuksia olennaisesti. Tuotespesifikaatiota, joka ei yksilöi testi- tai suunnittelukontekstia, on siksi tulkittava huolellisesti.
| Suorituskykyalue | Tärkeimmät komponentit | Tyypillinen tekniikan painopiste |
|---|---|---|
| Lämpö | Lämpösulku, rungon geometria, lasi, välike, tiivisteet | Vähennä johtavia ja konvektiivisia lämpöteitä |
| Ilmatiiviys | Tiivisteet, kulmaliitokset, laitteiston puristus | Säilytä jatkuva tiivistys käytön ja liikkeen aikana |
| Vesitiiviys | Viemärikanavat, itkupolut, tiivisteet, paineensäätö | Ohjaa satunnainen vesi pois sisäpinnoista |
| Tuulenkestävyys | Profiilin jäykkyys, lasi, vahvistus, ankkurit | Ohjaa taipumaa ja ylläpidä turvallista toimintaa kuormitettuna |
Ilmastoherkissä rakennuksissa tämä koko järjestelmän lähestymistapa on erityisen tärkeä. Spesifikaatiossa tulisi selittää, mitkä kokoonpanon osat edistävät vaadittua suorituskykyä sen sijaan, että esitettäisiin yksi erillinen suorituskykyluku ilman kontekstia.
Lasi, tiivisteet, laitteistot ja viemäri
Kehys on vain yksi osa aukkoa. Lasi, tiivisteet, laitteistot ja viemäröinti voivat määrittää, toimiiko valmis yksikkö odotetulla tavalla päivittäisessä käytössä.
Lasikokoonpano
Lasin paksuus, ruutujen lukumäärä, ontelon leveys, pinnoitteen valinta, akustinen rakenne ja turvallisuusvaatimukset tulee ottaa huomioon profiilijärjestelmän suhteen. Raskaampi lasi lisää puitteen ja laitteiston kantamaa kuormaa, joten yhteensopivuus on tarkistettava eikä oletettava.
Esimerkiksi monilasieristeinen lasiyksikkö voi parantaa lämpö- ja akustista suorituskykyä, mutta rungossa on oltava tarpeeksi lasitaskujen syvyyttä ja rakenteellista kapasiteettia tukemaan valittua kasautumista. Lasin valinnan tulisi siksi tapahtua yhdessä kehyksen valinnan kanssa.
Tiivisteet ja tiivisteet
Tiivisteet pitävät yhteyttä komponenttien välillä, jotka tarvitsevat kontrolloitua erotusta. EPDM-pohjaisia tiivistysjärjestelmiä käytetään laajalti arkkitehtonisissa sovelluksissa, koska ne tarjoavat hyödyllisiä säänkestoominaisuuksia, kun ne on määritetty ja asennettu oikein.
Myös tiivisteen geometrialla on merkitystä. Tiivistettä on puristettava riittävästi kokoon jatkuvuuden ylläpitämiseksi, mutta sitä ei saa ylikuormittaa niin paljon, että käyttö tulee tarpeettoman vaikeaksi. Kulmaliitokset, tiivisteen pituus, liitosten sijoitus ja asennuksen laatu edistävät kaikki tiivistyksen luotettavuutta.
Laitteisto
Saranat, lukot, rullat, kahvat, rajoittimet, kitkakannattimet ja monipistejärjestelmät on sovitettava puitteen kokoon ja painoon. Laitteiston kapasiteetti tulee ottaa huomioon toimintataajuuden ja ympäristöaltistuksen ohella.
Viemäröinti
Oikein kuivattu runko ei yritä saada jokaista pintaa täysin kuivaksi. Sen sijaan se hallitsee satunnaista kosteutta ohjaamalla vettä valvottuja polkuja pitkin kohti ulkoisia poistokohtia. Tyhjennysaukkojen tulee pysyä esteettömänä valmistuksen, viimeistelyn, asennuksen ja puhdistuksen jälkeen.
- Yhteensopivuus lasin kanssa:Vahvista paksuus, paino, taskun syvyys ja lasitusmenetelmä.
- Tiivisteen jatkuvuus:Tarkista kulmat, liitokset, puristus ja vaihtopääsy tarvittaessa.
- Laitteiston kapasiteetti:Yhdistä varusteet puitteen painon, mittojen ja avautumistiheyden mukaan.
- Viemäripolku:Varmista, että vedellä on määritelty reitti ulos.
Pintakäsittely ja pitkäkestoinen ulkonäkö
Pintakäsittely on sekä visuaalinen että toiminnallinen osa alumiiniarkkitehtuurijärjestelmää. Viimeistely vaikuttaa väriin, rakenteeseen, ympäristön kestävyyteen, puhdistettavuuteen ja valmiin julkisivun laatuun.
Yleisiä lähestymistapoja ovat anodisointi, jauhemaalaus, lämmönsiirtotehosteet puun syynä ja fluorihiilipohjaiset pinnoitteet vaativiin ulkokäyttöön. Jokainen menetelmä luo erilaisen pintaluonteen ja se tulee valita halutun ulkonäön ja ympäristöolosuhteiden mukaan.
Anodisoidut pinnat
Anodisointi luo hallitun oksidikerroksen alumiinipinnalle. Se voi tuottaa metallisen viimeistelyn ja kestävän arkkitehtonisen ulkonäön säilyttäen samalla visuaalisen yhteyden alla olevaan alumiinimateriaaliin.
Jauhemaalaus
Jauhemaalaus tarjoaa laajan värin joustavuuden, ja sitä käytetään laajalti nykyaikaisissa asuin- ja liiketilojen julkisivuissa. Se tukee vakiovärijärjestelmiä ja projektikohtaisia viimeistelyjä, kun alustan valmistelua, esikäsittelyä, kovettumista ja pinnoitteen laatua valvotaan oikein.
Puusyyefektit
Lämmönsiirtotekniikat voivat luoda visuaalisia kuvioita, jotka muistuttavat puuta, säilyttäen samalla alumiinisubstraatin. Tämä lähestymistapa on hyödyllinen, kun projekti pyrkii lämpimämpään arkkitehtoniseen ilmeeseen muuttamatta perusmateriaalialustaa.
Mitä pitäisi tarkistaa?
| Valmis vaihtoehto | Visuaalinen hahmo | Hyödyllinen huomio |
|---|---|---|
| Anodisointi | Metallista ja arkkitehtonista | Hyödyllinen, kun halutaan alumiinin luonnollista luonnetta |
| Jauhemaalaus | Laaja valikoima yhtenäisiä värejä ja tekstuureja | Sopii moniin asuin- ja kaupallisiin väriohjelmiin |
| Lämmönsiirto | Puusyinen ulkonäkö | Hyödyllinen projekteissa, joissa yhdistyvät nykyaikainen kehystys lämpimämpiin visuaalisiin vihjeisiin |
| Fluorihiilipinnoite | Arkkitehtoninen ulkonäkö | Voidaan harkita vaativammassa julkisivussa, kun se on oikein määritetty |
Värien yhtenäisyydellä on merkitystä myös silloin, kun useita yksiköitä asennetaan samalle julkisivulle. Hankkeen spesifikaatiossa tulee määritellä viimeistelytyyppi, väriviite, kiilto- tai tekstuuriodotukset ja hyväksyttävät tarkastuskriteerit.
Järjestelmien sovittaminen rakennussovelluksiin
Eri rakennustyypit asettavat erilaisia vaatimuksia aukkoihin. Yhden yleisen kokoonpanon etsimisen sijaan suunnittelijoiden tulisi tunnistaa hankkeen hallitsevat ympäristö- ja toimintavaatimukset.
Tärkeimmät asiat ovat usein päivänvalo, ilmanvaihto, akustinen mukavuus, siivousmahdollisuus, lämmönhallinta sekä tasapaino visuaalisten mittasuhteiden ja käytännön käytön välillä.
Toistuva käyttö, suuremmat lasimitat, julkisivujen yhteensopivuus, turvallisuus, kestävyys ja yhtenäinen ulkonäkö voivat olla tärkeämpiä.
Tuulenpaine, ankkurointi, rakenteelliset taipumat, vesihuolto ja huoltomahdollisuudet ansaitsevat yksityiskohtaisen teknisen arvioinnin.
Suolapitoinen ilma lisää materiaalin valinnan, pinnan esikäsittelyn, pinnoitteen laadun, vedenpoiston ja laitteiston korroosionkestävyyden merkitystä.
Asumisen näkökohdat
Kodissa tarvitaan yleensä aukkoja, joita on helppo käyttää, puhdistaa, tuulettaa ja huoltaa. Makuuhuoneet voivat hyötyä akustisista näkökohdista, oleskelutilat voivat priorisoida suurempia lasipintoja ja keittiöt tai kylpyhuoneet voivat vaatia käytännöllistä ilmanvaihtoa. Ihanteellinen kokoonpano riippuu huoneesta eikä pelkästään rakennuskategoriasta.
Kaupalliset näkökohdat
Liikerakennuksissa voi olla useammin avausjaksoja ja korkeammat koordinointivaatimukset. Saman moduulin toistuva asennus tekee mittojen yhdenmukaisuuden erityisen tärkeäksi. Laitteiston kestävyydestä, vaihdon käytettävyydestä ja viimeistelyn yhtenäisyydestä tulee keskustella järjestelmän valinnassa.
Korkeat ja esillä olevat julkisivut
Kun rakennuksen korkeus ja altistuminen kasvavat, tuulen ja veden käyttäytyminen muuttuu tärkeämmäksi. Runko tulee analysoida yhdessä lasin mittojen, kiinnityspisteiden, tukijalkojen, peräpeilien ja ympäröivän seinärakenteen kanssa. On myös tärkeää koordinoida ulkoinen viemäröinti ja sisäinen viimeistely, jotta aukko toimii kunnolla asennuksen jälkeen.
Teolliset ympäristöt
Teollisuustilat voivat altistaa aukot pölylle, kosteudelle, kemikaaleille, lämpötilan muutoksille tai intensiiviselle puhdistukselle. Näissä tilanteissa pintakäsittelystä, tiivisteiden valinnasta, laitteiston suojauksesta ja huoltoon pääsystä voi tulla tärkeämpiä kuin koristeellisia ominaisuuksia.
Kuinka lukea tekninen eritelmä
Hyvän teknisen spesifikaation tulee tehdä järjestelmästä ymmärrettävä ilman markkinointikielen käyttöä. Ostajien, arkkitehtien, insinöörien ja asentajien tulisi pystyä tunnistamaan, mitä todellisuudessa toimitetaan ja mitä olosuhteita ilmoitettu suorituskyky koskee.
| Tekniset tiedot | Mitä etsiä | Miksi sillä on merkitystä |
|---|---|---|
| Seos ja temperointi | Tarkka materiaalimerkintä | Antaa perustan mekaanisen käyttäytymisen ymmärtämiselle |
| Profiilisarja | Nimellisperheen ja osion mitat | Auttaa tunnistamaan runkojärjestelmän ja käytettävissä olevan lasitilan |
| Lasin muodostuminen | Ruudun paksuus, onkalo, kokoonpano | Liittyy suoraan paino-, lämpö-, ääni- ja turvallisuusvaatimuksiin |
| Lämpösuunnittelu | Thermal break materiaali ja kokoonpano | Näyttää kuinka johtavaa lämmönsiirtoa hallitaan |
| Ilman ja veden suorituskyky | Testattu tai määritelty suorituskyky selkein ehdoin | Välttää yksittäisten lukujen tulkinnan ilman kontekstia |
| Tuulenkestävyys | Laatu, suunnittelupaine tai vastaava testiperuste | Linkittää järjestelmän projektin altistumiseen ja rakenteellisiin vaatimuksiin |
| Valmis | Päällystys- tai anodisointiprosessi ja väriviittaus | Määrittää ulkonäköä ja pintakäsittelyä koskevat odotukset |
Pyydä leikkauspiirustuksia
Profiiliosio on yksi hyödyllisimmistä teknisen vertailun asiakirjoista. Se voi paljastaa, onko tuotteessa lämpökammiot, missä lasi istuu, miten tiivisteet toimivat, missä tyhjennyskanavat kulkevat ja kuinka paljon tilaa on laitteistolle.
Kysy mitä suorituskykyluvut kuvaavat
Numerot ovat arvokkaita vain, kun niiden konteksti on selvä. Lämpökerroin voi kuvata tiettyä osaa, lasin muodostusta tai koko kokoonpanoa. Vesitiiviys tai tuulenkestävyysluokitus voidaan liittää määritettyyn testikonfiguraatioon. Siksi teknisissä eritelmissä tulisi selittää testattu tai laskettu kunto sen sijaan, että esitettäisiin numeroita ilman viitekonfiguraatiota.
Erota vakioominaisuudet projektikohtaisista vaihtoehdoista
Jotkut ominaisuudet ovat tuoteperheen vakioita, kun taas toiset riippuvat projektin vaatimuksista. Selkeässä määrittelyssä tulisi erottaa standardiprofiilivaihtoehdot, saatavilla olevat lasikokoonpanot, viimeistelyvaihtoehdot, laitteistopaketit ja mukautetut mitat.
Yleisiä teknisiä ja asennusvirheitä
Monet suorituskykyongelmat eivät johdu itse perusmateriaalista. Ne johtuvat yhteensopimattomista komponenteista, epäselvistä teknisistä tiedoista, huonosta valmistuksen hallinnasta tai asennusyksityiskohdista, joita ei ole sovitettu yhteen ikkuna- ja ovijärjestelmän kanssa.
- Pelkästään ulkonäön perusteella valinta:Ohut runko voi näyttää houkuttelevalta, mutta vaatii silti riittävän rakenteellisen kapasiteetin suunniteltuun lasikokoon ja ympäristökuormitukseen nähden.
- Lasin painon huomioimatta jättäminen:Raskaammat lasit muuttavat puitteen kuormia ja voivat vaikuttaa laitteiston valintaan, saranoihin, rulliin ja rungon taipumiseen.
- Sarjanumeron käsitteleminen suoritusarvosanana:Sama nimellinen sarja voi sisältää erilaisia rakenteellisia ja lämpökonfiguraatioita.
- Viemäröinnin aliarviointi:Tyhjennysreitin voivat tukkia tiivisteaine, roskat, virheellinen koneistus tai asennusvirheet.
- Sopimattoman laitteiston käyttö:Laitteen on vastattava aukon mittoja, puitteen painoa, käyttötaajuutta ja valotusta.
- Asennuksen koordinoinnin ohittaminen:Jopa hyvin suunniteltu yksikkö voi toimia huonosti, jos kehärajapinta ei ole kunnolla tiivistetty, ankkuroitu ja tyhjennetty.
- Vertaamalla viimeistelyn nimiä teknisten tietojen sijaan:Kahdella pinnoitteella, joilla on samanlainen värinimi, voi olla erilaiset prosessivaatimukset ja ulkoiset suorituskykyominaisuudet.
- Luotamme epämääräiseen kestävyyskieleen:Väitteet, kuten "erittäin vahva" tai "pitkäkestoinen", ovat vähemmän hyödyllisiä kuin määritellyt materiaali-, viimeistely-, testaus- ja huoltotiedot.
Asennus on osa järjestelmää
Aukko tulee asentaa siten, että sen runko pysyy oikein kohdistettuna, mekaanisesti kiinnitettynä ja integroituna seinärakenteeseen. Kehäliitokset vaativat asianmukaisia materiaaleja ja yksityiskohtia liikkeen ja kosteuden hallitsemiseksi.
Kohdistus on erityisen tärkeää liuku- ja monipistejärjestelmissä. Hieman epäkulmainen kehys voi aiheuttaa epätasaista puristusta, ennenaikaista laitteiston kulumista tai vaikeaa käyttöä. Asennustoleranssit on siksi määriteltävä ennen työn aloittamista.
Miksi tarkkuusvalmistus on tärkeää
Ekstruusio on vasta valmistusprosessin alkua. Arkkitehtoniset aukot sisältävät tyypillisesti leikkaamisen, CNC-koneistuksen, porauksen, nurkkien käsittelyn, sovituksen, lasituksen, tiivistyksen, pinnan viimeistelyn, tarkastuksen ja pakkaamisen. Jokainen vaihe voi vaikuttaa lopulliseen kokoonpanoon.
Mittojen yhtenäisyys on erityisen tärkeää, koska ikkunat ja ovet sisältävät useita vuorovaikutuksessa olevia osia. Jos reiän sijainti, leikkauspituus, kulmaliitos tai lasitasku ovat epäjohdonmukaisia, ongelma voi ilmetä myöhemmin laitteisto-, kohdistusongelmana, tiivistysongelmana tai asennuksen säädönä.
Ekstruusioohjaus
Puristettujen profiilien tulee säilyttää suunniteltu leikkausgeometria määritettyjen toleranssien sisällä. Johdonmukaisuus tulee entistä tärkeämmäksi, kun profiilit yhdistetään suuriksi kokoonpanoiksi tai kun useiden yksiköiden on asetettava visuaalisesti julkisivun poikki.
CNC-käsittely
Tietokoneohjattu koneistus voi parantaa laitteiston reikien, tyhjennysominaisuuksien, kahvan asentojen, kulmaliitäntöjen ja muiden kriittisten toimintojen toistettavuutta. Koneistuksen arvo ei ole pelkästään automaatiossa, vaan toistettavassa prosessin ohjauksessa ja tarkastuksessa.
Kokoonpanon laatu
Kokoonpanoryhmien on ymmärrettävä rungon mittojen, tiivisteiden, lasin, laitteiston ja viemäröinnin välinen suhde. Komponenttien oikea sijoitus voi olla yhtä tärkeää kuin komponenttien laatu. Väärin asennettu premium-tiiviste on edelleen asennusvirhe.
Tarkastuspisteet
- Saapuvan materiaalin tarkastus:Vahvista määritetty seos, profiilin mitat ja näkyvä materiaalin kunto.
- Koneistustarkastus:Tarkista kriittiset reiät, raot, tyhjennysaukot ja mitat hyväksyttyjen piirustusten mukaan.
- Kokoonpanotarkastus:Tarkista kulmien kohdistus, laitteiston asennus, tiivistyksen jatkuvuus ja lasituksen tuki.
- Toiminnallinen tarkastus:Käytä edustavia yksiköitä toistuvasti varmistaaksesi sujuvan liikkeen ja lukituksen.
- Lopputarkastus:Tarkista väri, pinnoitteen ulkonäkö, naarmut, käsittelyjäljet ja näkyvät pintavirheet.
Kurillinen tuotantoprosessi luo vahvemman yhteyden teknisen eritelmän ja rakennustyömaalle saapuvan välille. Tämä yhteys on erityisen arvokas projekteissa, joissa on toistuvia moduuleja tai tiukka julkisivukoordinointi.
Käytännön valintakehys
Systemaattinen valintaprosessi voi selventää määrittelytyötä ja vähentää kriittisen vaatimuksen huomiotta jättämisen riskiä.
- Määrittele rakennusympäristö:Tunnista ilmasto, altistuminen, rakennuksen korkeus, suunta, kosteus, suolaaltistus ja puhdistusolosuhteet.
- Määritä avaustoiminto:Päätä, ovatko ilmanvaihto, suuret avoimet aukot, kompakti liike, turvallisuus, pääsy tai akustinen ohjaus etusijalla.
- Määritä lasitusvaatimus:Määritä lasin paksuus, ruutujen lukumäärä, turvallisuusominaisuudet, akustiset tavoitteet ja odotettu yksikön paino.
- Määrittele rakenteelliset vaatimukset:Tarkista aukon mitat, tuulikuormat, jänneväli, ankkurointi ja odotetut käyttövoimat.
- Määritä lämpövaatimukset:Selvitä, tarvitaanko termisesti rikkoutunutta kokoonpanoa ja sovita se lasitusjärjestelmän kanssa.
- Määritä pintakäsittely:Valitse anodisointi, jauhemaalaus, puusyinen ulkonäkö tai muu määritetty viimeistely ympäristöaltistuksen ja arkkitehtonisen tarkoituksen mukaan.
- Määritä laitteisto:Yhdistä saranat, lukot, kahvat, rullat, tuet ja muut varusteet puitteen koon ja käyttötiheyden mukaan.
- Tarkista asennus:Varmista seinäliitännät, ankkurointi, välilevyt, kehäliitokset, tyhjennys ja säätömahdollisuudet.
- Tarkista dokumentaatio:Varmista, että piirustukset, tekniset tiedot, tarkastuskriteerit ja hyväksytyt viimeistelynäytteet ovat tuotantotilauksen mukaisia.
Järjestelmiä vertaileville projektiryhmille hyödyllinen arviointimatriisi voi pitää keskustelut keskittyneenä mitattavissa oleviin ominaisuuksiin yleisten tuotekuvausten sijaan.
| Arviointiluokka | Keskeinen kysymys | Ensisijainen todiste |
|---|---|---|
| Materiaali | Onko seos ja luonne selkeästi määritelty? | Tekniset materiaalitiedot |
| Profiili | Sopiiko lohko aukon kokoon ja kuormitukseen? | Leikkauspiirustus ja suunnittelutiedot |
| Lasitus | Voiko järjestelmä tukea vaadittua lasin muodostusta? | Lasitustaskun mitat ja kuormatiedot |
| Lämpö | Onko lämpöstrategia sopiva rakennukselle? | Järjestelmän tiedot ja lämpötehotiedot |
| Sää | Miten ilmaa ja vettä hallitaan? | Tiivisteen asettelu, salaojituksen suunnittelu ja testitiedot |
| Laitteisto | Onko käyttöjärjestelmä yhteensopiva puitteen kanssa? | Laitteiston aikataulu ja kuormituskapasiteetti |
| Valmis | Onko pintakäsittely ympäristöön sopiva? | Viimeistelyspesifikaatio ja tarkastusstandardi |
| Asennus | Voidaanko yksikkö asentaa ja säätää johdonmukaisesti? | Asennustiedot ja menetelmäselostus |
Hyödyllisin spesifikaatio on sellainen, jonka suunnittelu-, hankinta-, tuotanto-, laadunvalvonta- ja asennustiimit voivat ymmärtää ilman erilaista tulkintaa jokaisessa vaiheessa.
Kun mukauttamisessa on järkeä
Räätälöidyt kokoonpanot voivat olla hyödyllisiä, kun vakiomoduulit eivät täysin vastaa projektin vaatimuksia. Yleisiä räätälöintialueita ovat profiilien mitat, aukon koko, lasikokoonpano, laitteistoyhdistelmät, viimeistely, väri, lämpökatkorakenne ja erityiset käyttöliittymän yksityiskohdat.
Räätälöintiä tulisi silti ohjata dokumentoidulla teknisellä prosessilla. Räätälöity tuote tarvitsee hyväksytyt piirustukset, määritellyt toleranssit, selkeät materiaalivaatimukset ja yhtenäisen tarkastusmenetelmän. Räätälöinti on tehokkainta, kun se ratkaisee todellisen projektin vaatimuksen sen sijaan, että se lisää monimutkaisuutta ilman toiminnallista hyötyä.
Teknisen viestinnän rooli
Hyvä viestintä projektitiimin ja valmistajan välillä voi estää vältettäviä ongelmia. Tärkeitä tietoja ovat aukon mitat, lasin tekniset tiedot, odotettu ympäristöaltistus, suorituskykyprioriteetit, ensisijainen toiminta, viimeistelyvaatimukset, asennusrajoitukset ja asiaankuuluvat paikalliset standardit.
Selkeät kysymykset antavat usein parempia vastauksia kuin laajat pyynnöt. Profiiliosuuden, metalliseoslaadun, lasitusvalikoiman, laitteistotyypin, tiivistemateriaalin, pintakäsittelyprosessin ja soveltuvan suorituskyvyn luokituksen kysyminen luo hyödyllisemmän teknisen keskustelun kuin pelkkä kysyminen, onko tuote "korkealaatuinen".
FAQ
Seuraavat kysymykset käsittelevät yleisiä teknisiä näkökohtia valittaessa ja määriteltäessä nykyaikaisia alumiiniarkkitehtonisia aukkoja.
Mikä tekee alumiinista sopivan nykyaikaisiin arkkitehtonisiin ikkunoihin ja oviin?
Alumiinissa yhdistyy suhteellisen pieni rakenteellinen paino, hyödyllinen mekaaninen lujuus, erinomainen puristusjoustavuus, mittastabiilius ja laaja valikoima pintakäsittelyvaihtoehtoja. Näiden ominaisuuksien avulla valmistajat voivat luoda yksityiskohtaisia profiiliosia, jotka yhdistävät lasitaskut, kammiot, tiivisteet, tyhjennysreitit ja laitteistoliitännät.
Onko 6061-T6 aina parempi kuin 6063-T5?
No. 6061-T6 tarjoaa yleensä korkeamman mekaanisen lujuuden, kun taas 6063-T5 soveltuu laajalti arkkitehtoniseen suulakepuristamiseen ja yksityiskohtaisten profiilien tuotantoon. Sopiva seos riippuu rakenteellisista vaatimuksista, profiilin geometriasta, valmistustarpeista ja aiotusta sovelluksesta.
Mitä kehyksen sarjanumero kertoo minulle?
Sarjanumero ilmaisee yleensä profiiliperheen tai nimelliskehyksen mitan tietyssä järjestelmässä. Se on hyödyllinen organisoinnissa ja vertailussa, mutta sitä ei pidä käsitellä yleisenä suorituskykyluokitusna, koska seos, seinämän paksuus, kammion rakenne, lasitus, laitteisto ja testausolosuhteet voivat vaihdella.
Miksi alumiinikehyksissä käytetään lämpökatkoja?
Lämpökatko katkaisee suoran johtavan polun metallirungon läpi. Tämä voi parantaa lämpötehokkuutta ja auttaa hallitsemaan sisäpintojen lämpötiloja, kun koko järjestelmä on suunniteltu oikein sopivalla lasilla ja tiivisteellä.
Mikä avaustyyli on paras tuuletukseen?
Jokaiselle huoneelle ei ole yhtä parasta kokoonpanoa. Katto- ja markiisimallit voivat tarjota suoran ilmanvaihdon, kun taas liukuvat järjestelmät voivat olla sopivampia, kun käytettävissä oleva aukkoväli on rajallinen. Valinnassa tulee ottaa huomioon ilmavirtaus, huoneen asettelu, siivouspääsy, sääaltistus ja toimintatavat.
Kuinka tärkeää lasin valinta on?
Lasi on yksi kokonaisen aukon tärkeimmistä osista. Sen paksuus, paino, ruudun kokoonpano, turvallisuusominaisuudet ja lämpö- tai akustiset ominaisuudet vaikuttavat rungon suunnitteluun, laitteiston valintaan, lasitaskujen yhteensopivuuteen ja yleiseen suorituskykyyn.
Voiko pinnan väriä mukauttaa?
Monet alumiiniarkkitehtuurijärjestelmät tukevat laajaa väri- ja viimeistelyvalikoimaa. Valitusta käsittelystä riippuen räätälöinti voi sisältää arkkitehtonisia vakiovärejä, metallisia tehosteita, puusyynäytteitä ja projektikohtaisia värireferenssejä.
Mitä tulee tarkistaa ennen tuotannon aloittamista?
Vahvista hyväksytty profiilijärjestelmä, seos ja karkaisu, aukon mitat, lasin muodostus, laitteisto, tiivisteet, tyhjennysjärjestely, viimeistely, väriviittaus, toleranssit, asennusliitännät ja sovellettavat suorituskykyvaatimukset. Hyväksyttyjen piirustusten tulee kuvastaa lopullista tuotantokokoonpanoa.
Voiko suurissa lasi-aukoissa käyttää samaa järjestelmää kuin pienemmissä asuinikkunoissa?
Ei välttämättä. Suuremmat aukot aiheuttavat erilaisia rakenteellisia ja laitteistovaatimuksia, etenkin kun lasi painaa tai tuulelle altistuminen lisääntyy. Suuremmat kokoonpanot tulee tarkastella niiden todellisten mittojen, kuormien, profiiligeometrian, raudoituksen, lasituksen ja ankkurointiolosuhteiden perusteella.
Miten sään suorituskykyä tulisi arvioida?
Ilmatiiviys, vesitiiviys ja tuulenpitävyys tulee ottaa huomioon koko asennuksen yhteydessä. Tarkista tiivisteet, kulmaliitokset, vedenpoistoreitit, profiilin geometria, lasitus, laitteiston puristus, asennusliitännät ja olosuhteet, joissa kaikki ilmoitettuja testituloksia saavutettiin.
Miksi asennuksen laatu on niin tärkeää?
Asennus määrittää, voiko suunniteltu runko toimia oikein varsinaisessa rakennuksessa. Kohdistus, ankkurit, kehäliitokset, viemäröinti, lasitustuki ja laitteiston säätö vaikuttavat kaikki toimintaan ja sään suorituskykyyn. Hyvin suunniteltu tuote voi silti toimia huonommin, jos asennus on epäjohdonmukaista.
Mitä tietoja valmistajan tulee saada räätälöityä projektia varten?
Hyödyllisiä projektin tietoja ovat aukkojen koot, rakennuksen tyyppi, altistuminen ympäristölle, haluttu avaustapa, lasin kokoonpano, rakenteelliset vaatimukset, lämpöodotukset, viimeistely ja väri, laitteistoasetukset, asennusrajoitukset ja asiaankuuluvat tekniset standardit.
Parempien aukkojen rakentaminen parempien eritelmien avulla
Modernin julkisivun avauksen suorituskyky on monien toisiinsa liittyvien päätösten tulos. Alumiini tarjoaa mukautuvan rakenteellisen alustan, mutta lopputulos riippuu myös profiilisuunnittelusta, metalliseosvalinnasta, lasituksesta, lämpöerottelusta, tiivisteistä, laitteistosta, salaojituksesta, pintakäsittelystä, valmistustarkkuudesta ja asennuksesta.
Harkittu spesifikaatio alkaa siis todellisista rakennusolosuhteista. Kun nämä ehdot on ymmärretty, on helpompi valita avauskokoonpano, määritellä sopiva runkoperhe, koordinoida lasitusjärjestelmä, tunnistaa vaaditut sää- ja lämpöominaisuudet sekä määrittää tuotannon ja asennuksen aikana tarvittavat tarkastuspisteet.
Tämä lähestymistapa parantaa myös viestintää koko projektin aikana. Arkkitehdit voivat selittää suunnittelun tarkoituksen, insinöörit voivat määritellä suorituskykyvaatimukset, hankintaryhmät voivat vertailla teknisiä kokoonpanoja, valmistajat voivat laatia tarkat tuotantoasiakirjat ja asentajat voivat työskennellä selkeän joukon käyttöliittymän yksityiskohtia.
Projekteille, jotka vaativat yhdistelmän rakenteellista suorituskykyä, puhtaita arkkitehtonisia linjoja, säänhallintaa, joustavia viimeistelyjä ja käytännöllistä pitkäkestoista käyttöä, huolellisesti suunnitellut alumiinijärjestelmät tarjoavat monipuolisen perustan. Tärkeintä ei ole valita monimutkaisinta kokoonpanoa, vaan valita kokoonpano, joka sopii rakennukseen, ympäristöön ja ihmisten tapaan käyttää tilaa.
Tarvitsetko teknisen kokoonpanon projektiisi?
Projektikohtaiseen profiilien valintaan, aukkokonfiguraatioihin, lasitusyhteensopivuuteen, pintakäsittelyyn ja räätälöityihin arkkitehtonisiin vaatimuksiin,ota meihin yhteyttäkeskustella teknisistä yksityiskohdista valmistajatiimin kanssa.
